Konfigurasi Mikrotik RB750 PPPoE Client & Pembatasan Bandwidth

Konfigurasi Mikrotik RB750 PPPoE Client & Pembatasan Bandwidth

Konfigurasi sederhana Mikrotik  yang akan dipakai sebagai pppoe client dan untuk mengatur besarnya bandwidth pada jaringan.

Dalam satu jaringan yang terdiri dari 20 atau lebih komputer,  pengaturan bandwidth sangat diperlukan. Bandwidth harus bisa dibagi sama rata ke semua komputer dalam jaringan

  1. Topologi Jaringan

Paket ISP SPEEDY

Download: 2Mb

Upload: 512kb

  2. Login Mikrotik

Untuk login Mikrotik ada 2 cara yaitu:

CARA PERTAMA, berdasarkan gambar topologi jaringan diatas,  ketikan pada Mozilla Firefox = 192.168.88.1 lalu tekan Enter

Login : admin

Password :

lalu klik Login

CARA KEDUA, memakai Winbox (pastikan di Komputer terdapat aplikasi Winbox)

Klik kiri dua kali icon Winbox di Desktop

Seperti diatas, password kosongi saja lalu klik Connect

Akan muncul jendela Menu Mikrotik seperti pada gambar dibawah

3. Disable DHCP Server

Secara Default DHCP Server adalah enable. Sesuai dengan topologi, akan dipakai static IP Address maka DHCP Server harus di-disable terlebih dahulu dengan cara:

Dari Menu Mikrotik klik IP lalu klik DHCP Server

Klik kanan setting default seperti pada gambar diatas lalu klik Disable

4. IP Address

Ada 2 port yang dipakai yaitu Ether 1 dan Ether 2

IP Address Ether 2 biarkan setting defaultnya yaitu : DHCP Client

IP Address Ether 2 biarkan setting defaultnya yaitu : 182.168.88.1

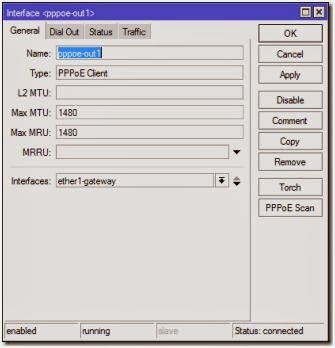

5. Konfigurasi PPPoE Client

Konfigurasi PPPoE Client di Mikrotik adalah sebagai berikut :

Dari Menu Mikrotik klik PPP

Klik tanda +

Klik PPPoE Client

Sama seperti diatas

User : 122*********@telkom.net

Password : *********

(user dan password dari ISP Speedy)

Lalu klik Apply dan klik OK

6. NAT

dari Menu Mikrotik klik IP lalu klik Firewall kemudian klik tab NAT

Klik kiri dua kali pada default configuration seperti pada gambar diatas

Out Interface=pppoe-out1

Sama seperti diatas lalu klik Apply dan klik OK

SAMPAI DISINI PASTIKAN SUDAH BISA AKSESWWW.GOOGLE.COM atau WWW.YAHOO.COM

7. Membatasi Bandwidth dengan SIMPLE QUEUES

Lihat Topologi Jaringan, DK-11 dan DK-12 akan dibatasi bandwidth-nya menjadi :

Download : 200kb

Upload : 128kb

dilakukan dengan memakai Simple Queues

Dari Menu Mikrotik klik Queues lalu klik tab Simple Queues

Klik tanda +

Isikan sama seperti diatas untuk membatasi bandwidth DK-11

Sama seperti diatas lalu klik Apply dan klik OK

Klik tanda + lagi

Sama seperti diatas untuk membatasi bandwidth DK-12

Sama seperti diatas lalu klik Apply dan klik OK

SAMPAI DISINI PASTIKAN SUDAH TERBATASI BANDWIDTH-NYA. Untuk memastikannya adalah sebagai berikut :

buka Mozilla Firefox

Ketikan seperti diatas lalu klik Enter

Pilih Speedtest.net

Jika hasilnya seperti diatas berarti sudah berhasil

8. Membatasi Bandwidth YOUTUBE

Langkah-langkahnya adalah sebagai berikut :

1) Membuat Layer 7 Protocols

Dari Menu Mikrotik, klik IP lalu klik Firewall kemudian klik tab Layer 7 Protocols

Klik tanda +

Name : http-video

Regexp : http/(0\.9|1\.0|1\.1)[\x09-\x0d ][1-5][0-9][0-9][\x09-\x0d -~]*(content-type: video)

2) Membuat Mark Connection dan Mark Packet

Dari Menu Mikrotik, klik IP lalu klik Firewall kemudian klik tab Mangle

MARK CONNECTION

Klik tanda +

MARK PACKET

Klik tanda + lagi

3) Membatasi bandwith Youtube dengan Simple Queues

Dari Menu Mikrotik, klik Queues lalu klik Simple Queues

SAMPAI DISINI PASTIKAN YOUTUBE SUDAH TERBATASI BANDWIDTH-NYA

buka video Youtube

Kemudian dari Menu Mikrotik, klik Queues lalu klik Simple Queues

Seperti pada gambar diatas, jika icon http-video berwarna merah artinya sudah terlimit bandwidth-nya

.....................................................................................................
 http://www.mikrotik.co.id/artikel_lihat.php?id=105
